¿Qué es la reparación de tuberías mediante revestimiento UV CIPP?

El sistema UV CIPP (curado in situ para tuberías) es un método de reparación sin zanja que utiliza un revestimiento de fibra de vidrio impregnado con resina de curado UV. El revestimiento se inserta en la tubería dañada y se cura mediante luz ultravioleta, formando una nueva tubería dentro de la antigua. Danfix

Proceso

detección por CCTV

Limpieza de tuberías

Instalación del revestimiento

Curado UV

Prueba final

¿Por qué elegir la tecnología UV CIPP?

No se requiere excavación → No hay interrupción del tráfico

Curado rápido → Los proyectos se pueden completar en horas.

Alta resistencia estructural → Larga vida útil de más de 50 años

Adecuado para tuberías municipales e industriales.

Ventajas principales

Contenido con alta tasa de conversión

✔ Curado UV: ahorro de energía y estabilidad

✔ Sistema de monitorización en tiempo real

✔ Velocidad de curado ajustable

✔ Apto para DN200–DN1600

✔ Alto grado de automatización → Reduce los costos laborales

Especificaciones técnicas

Diámetro de tubería de ejemplo: DN200–DN1600

Velocidad de curado: 0,3–1,5 m/min

Longitud del cable: 150–300 metros

Potencia de la lámpara UV: 3×1000W / Personalizable

Sistema de control: PLC + Pantalla táctil

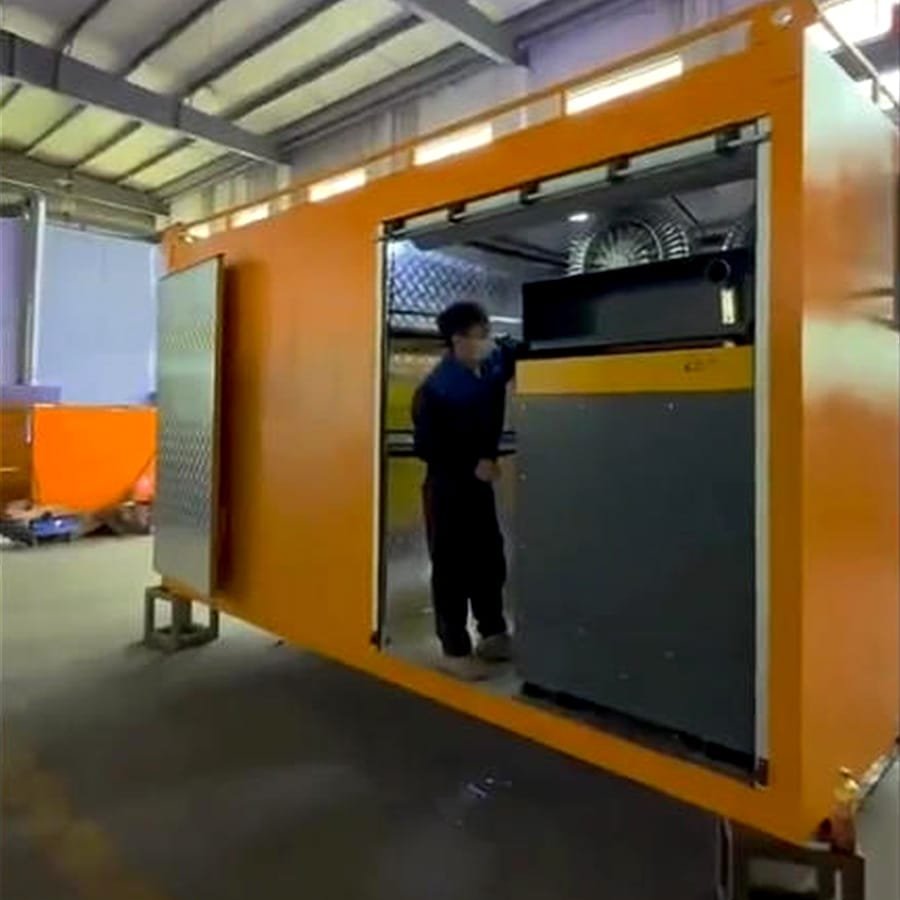

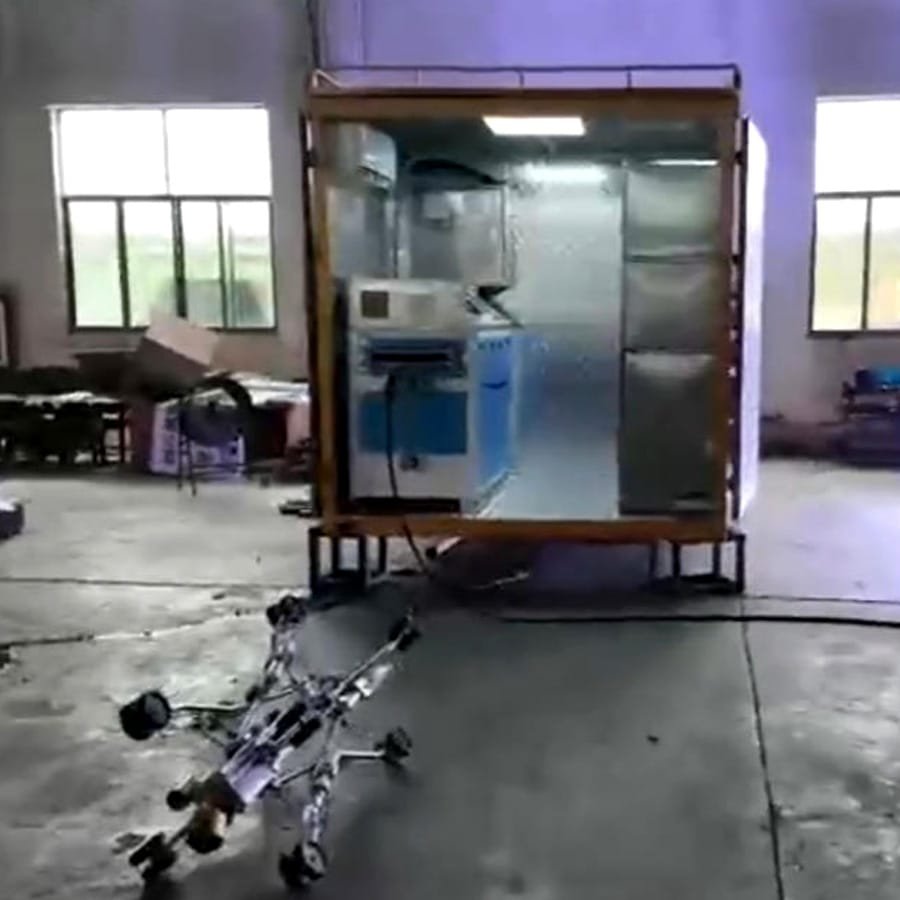

Equipos para reparación de tuberías mediante CIPP UV

Principio de funcionamiento

El sistema de reparación de tuberías UV CIPP es un sistema de rehabilitación sin zanja que restaura tuberías dañadas sin necesidad de excavación. Esta tecnología instala un revestimiento de fibra de vidrio impregnado con resina curable por UV dentro de la tubería existente. Posteriormente, una unidad de curado UV atraviesa el revestimiento, activando la resina con luz ultravioleta para crear una nueva tubería estructural sin juntas dentro de la tubería original.

Proceso de reparación

1. Inspección y limpieza de tuberías

La tubería se inspecciona inicialmente mediante un sistema de videovigilancia (CCTV) para identificar defectos, determinar el diámetro de la tubería y la longitud a rehabilitar. Posteriormente, se utilizan chorros de agua a alta presión o equipos de limpieza mecánica para eliminar escombros, grasa, raíces y sedimentos, preparando así la tubería para el revestimiento.

2. Instalación del revestimiento

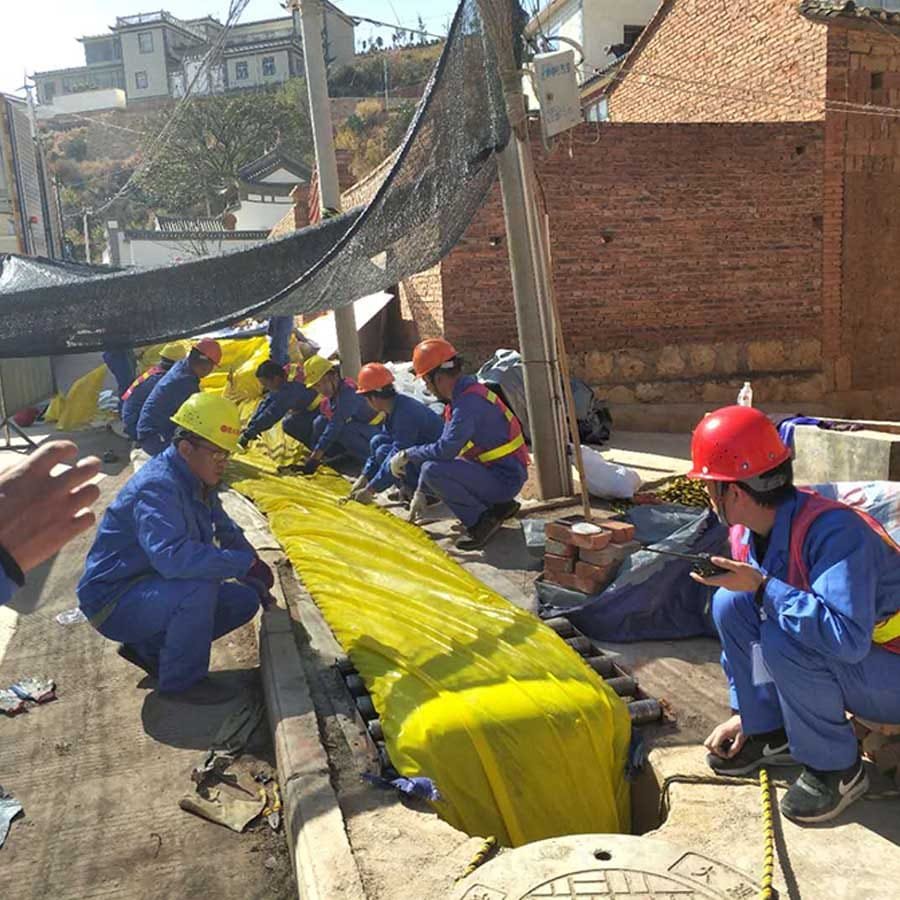

El revestimiento de fibra de vidrio preimpregnado con resina curable por rayos UV se introduce en la tubería existente mediante un cabrestante. Ambos extremos se sellan y el aire comprimido expande el revestimiento hasta que se ajusta perfectamente a la pared interior de la tubería.

3. Curado UV

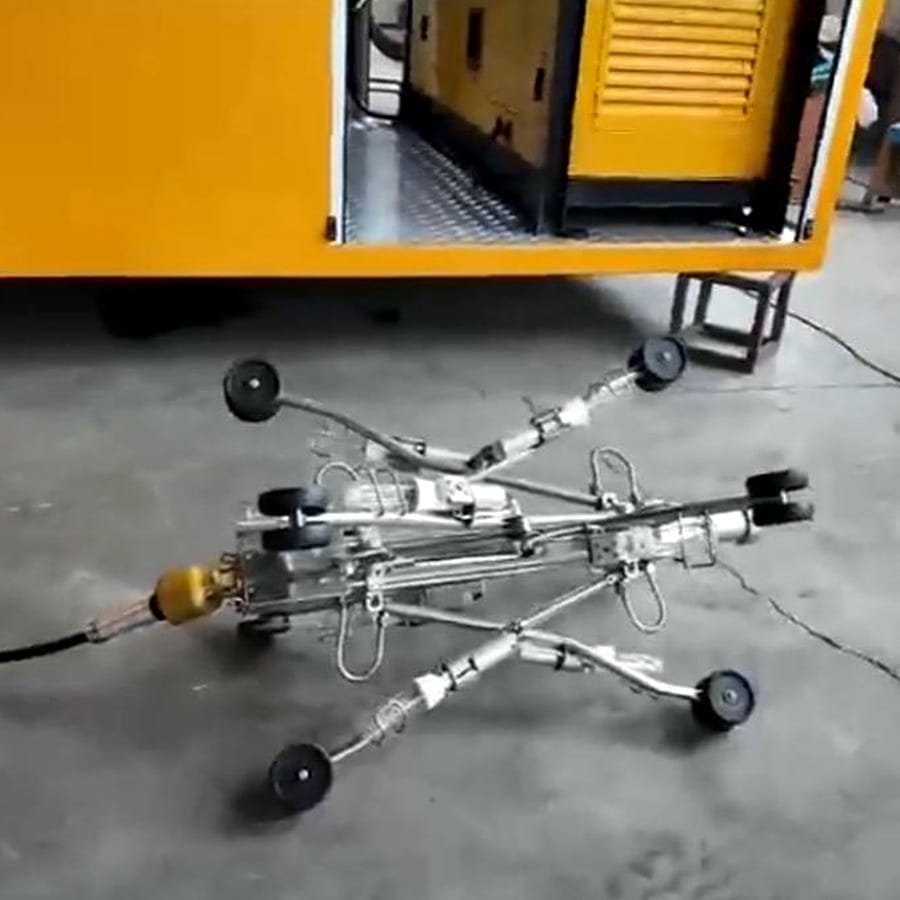

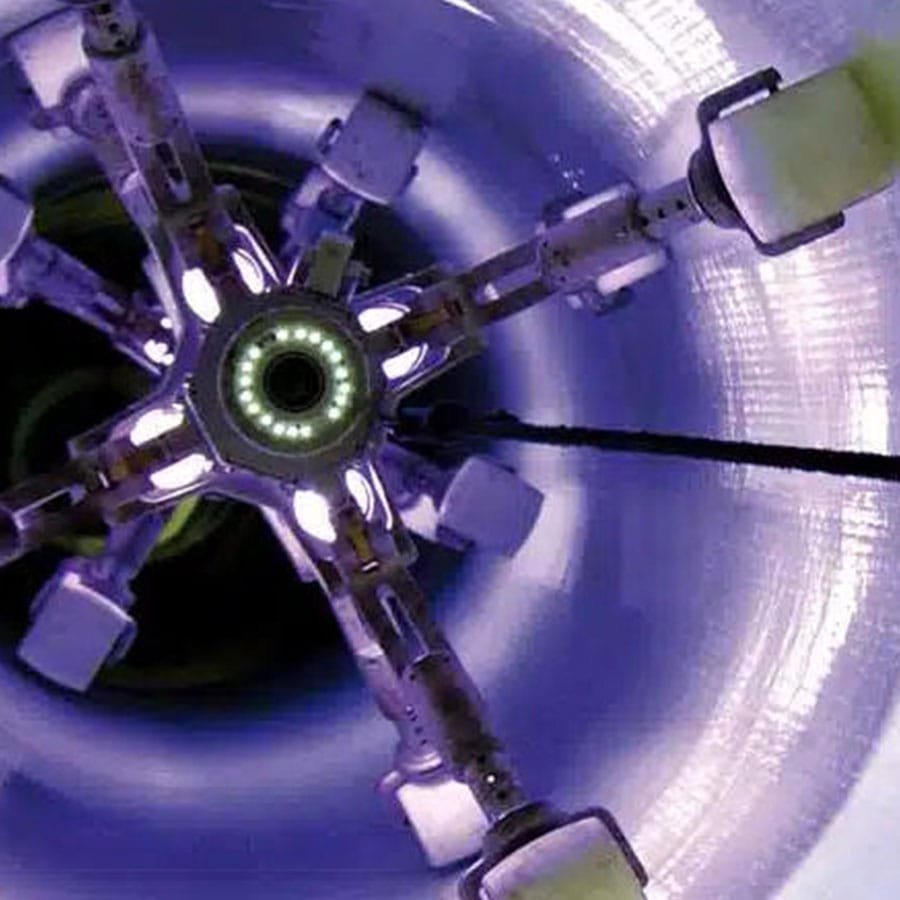

Un tren de lámparas UV recorre el revestimiento inflado a velocidad controlada. La luz ultravioleta activa los fotoiniciadores de la resina, provocando una polimerización y curado rápidos. Durante el proceso de curado, el sistema monitoriza continuamente la intensidad de la luz UV, la velocidad de tracción, la presión interna, la temperatura y el progreso del curado para garantizar resultados uniformes y fiables.

4. Acabado final

Tras el curado, se recortan los extremos del revestimiento, se reabren las conexiones laterales mediante una cortadora robótica y una inspección final con circuito cerrado de televisión (CCTV) verifica la calidad de la rehabilitación antes de que la tubería vuelva a ponerse en servicio.

Aplicaciones

Los equipos de reparación de tuberías UV CIPP se utilizan ampliamente para la rehabilitación de sistemas de tuberías subterráneas, entre los que se incluyen:

Infraestructura municipal

• Tuberías de alcantarillado sanitario

• Tuberías de aguas pluviales

• Sistemas de alcantarillado combinado

Tuberías industriales

• Tuberías de aguas residuales industriales

• tuberías de drenaje químico

• tuberías de agua de refrigeración

Sistemas de drenaje de edificios

• Comunidades residenciales

• Edificios comerciales

• hospitales

• Escuelas

• Hoteles

Infraestructura pública

• Aeropuertos

• puertos marítimos

• sistemas de metro

• Redes de drenaje de carreteras

• Sistemas de drenaje ferroviario
