Máquina para fabricar tuberías enrolladas en espiral

La máquina de fabricación de tuberías enrolladas en espiral está diseñada para producir tuberías de gran diámetro fabricadas con perfiles de PVC, HDPE o plástico reforzado con acero. La máquina enrolla continuamente los perfiles para formar tuberías de alta resistencia destinadas a aplicaciones de drenaje, alcantarillado, industriales y de infraestructura.

Con una construcción modular y control automático, el sistema ofrece alta productividad, funcionamiento estable y ajuste flexible del diámetro de las tuberías. Es idóneo para la fabricación de tuberías utilizadas en proyectos de instalación de oleoductos a cielo abierto.

Características principales

• Rango de diámetro de tubería: DN300–DN3000+

• Proceso de bobinado en espiral continuo

· Alta eficiencia de producción

Sistema de control automático

• Requisitos de mantenimiento bajos

• Compatible con perfiles de PVC, HDPE y reforzados con acero.

• Adecuado para nuevos proyectos de construcción de oleoductos

Drenaje de carreteras

Sistema de drenaje de aguas pluviales

Instalación de tuberías

Sistema de almacenamiento de agua

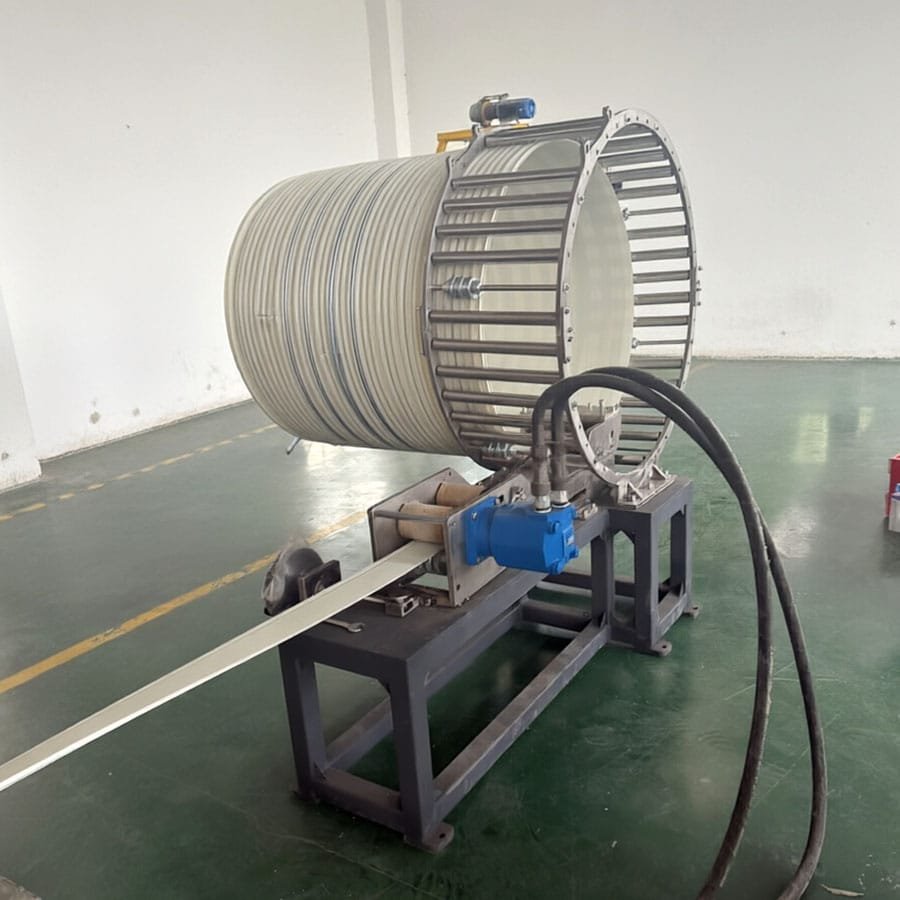

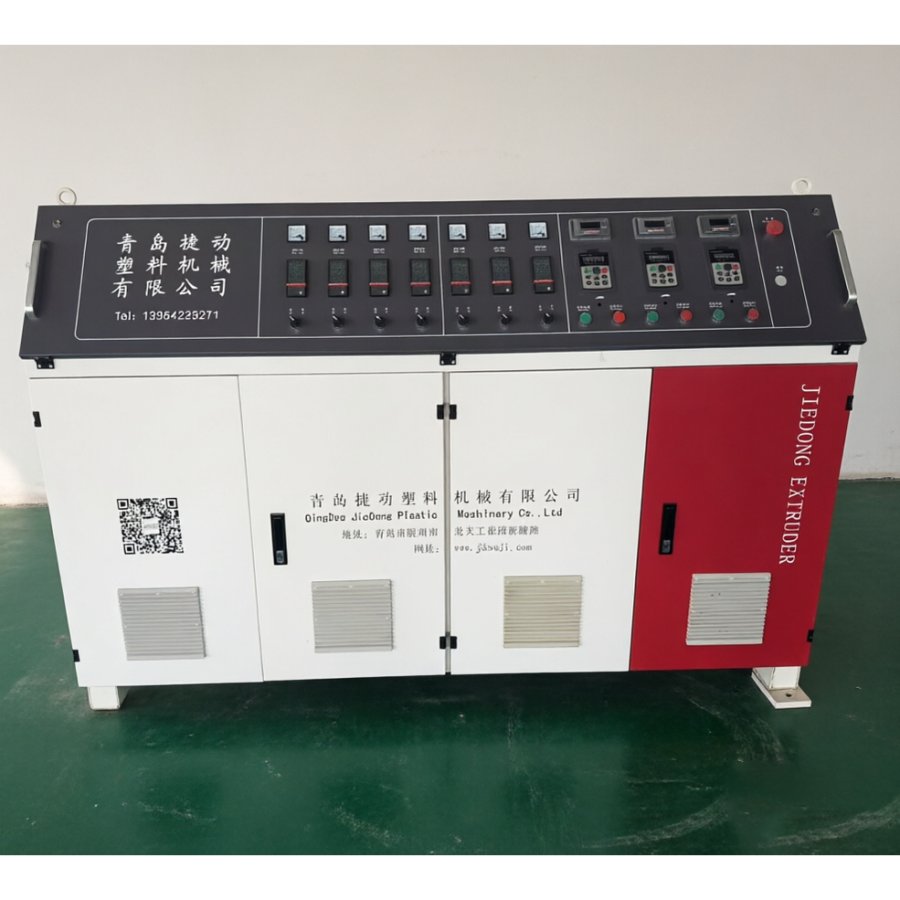

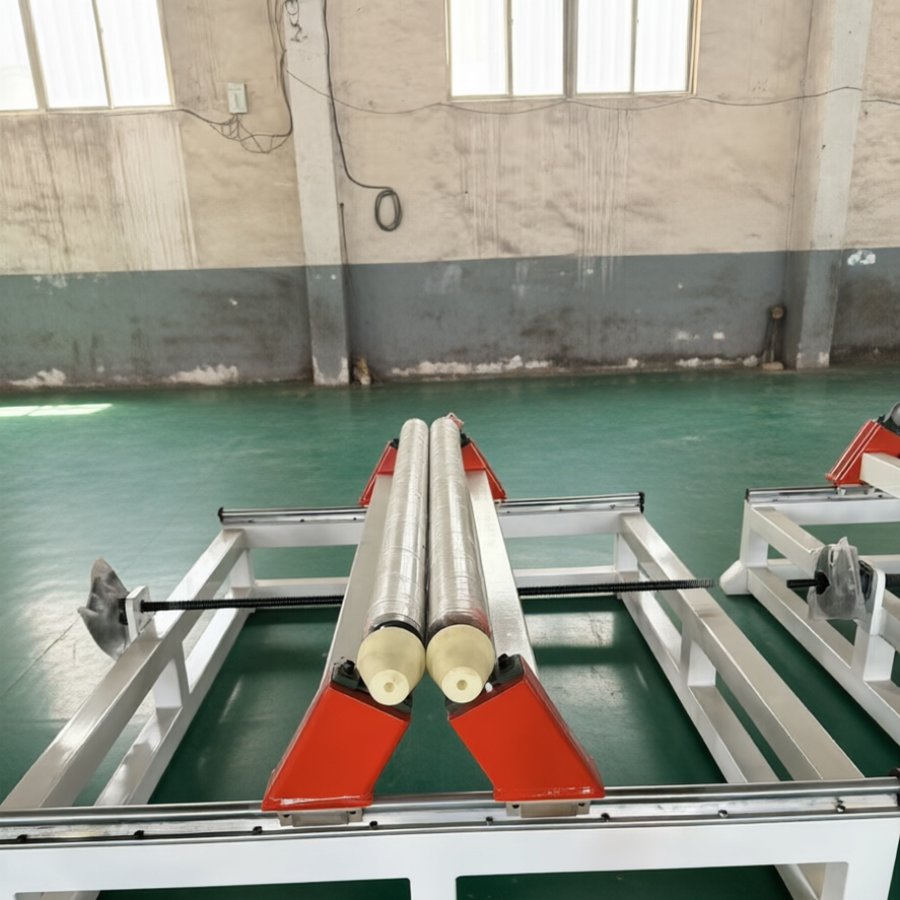

Fotos de equipos

Principio de funcionamiento

El sistema de fabricación de tuberías espirales enrolladas a cielo abierto es una tecnología de producción avanzada que se utiliza para fabricar tuberías espirales de gran diámetro mediante el enrollado continuo de perfiles de plástico para formar una estructura rígida. A diferencia de la rehabilitación in situ de tuberías espirales, este sistema produce tuberías nuevas en un entorno de producción abierto. Las tuberías terminadas pueden instalarse mediante métodos tradicionales de excavación a cielo abierto o utilizarse como tuberías de repuesto para aplicaciones de drenaje, alcantarillado e industriales.

El sistema utiliza un perfil de plástico continuo, como PVC, HDPE o perfiles de material compuesto reforzado, que se enrolla en espiral mediante una máquina formadora. Los bordes del perfil se fijan mecánicamente o se sueldan durante el proceso de enrollado, creando una tubería continua con diámetro uniforme, alta resistencia estructural y excelente rendimiento hidráulico.



Proceso de fabricación

1. Alimentación de perfiles

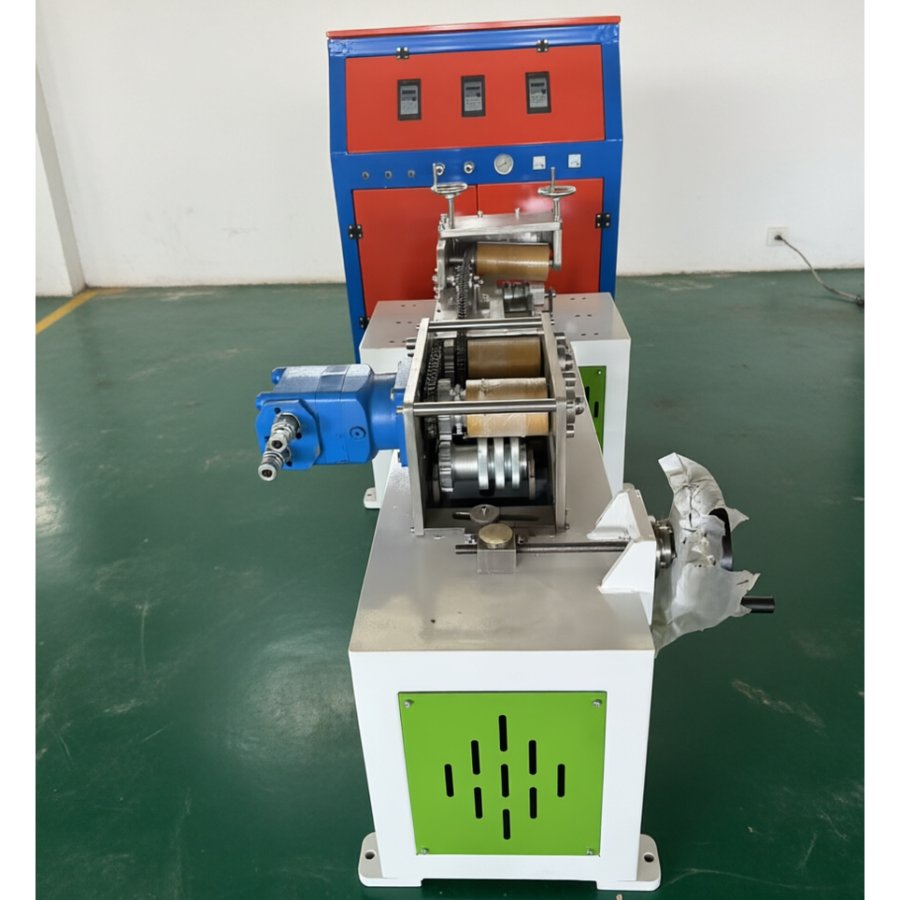

La tira de perfil de plástico producida por una línea de extrusión se alimenta continuamente a la máquina de bobinado en espiral. El sistema de alimentación controla la velocidad y la tensión del perfil para garantizar una producción estable.

2. Enrollado y conformado en espiral

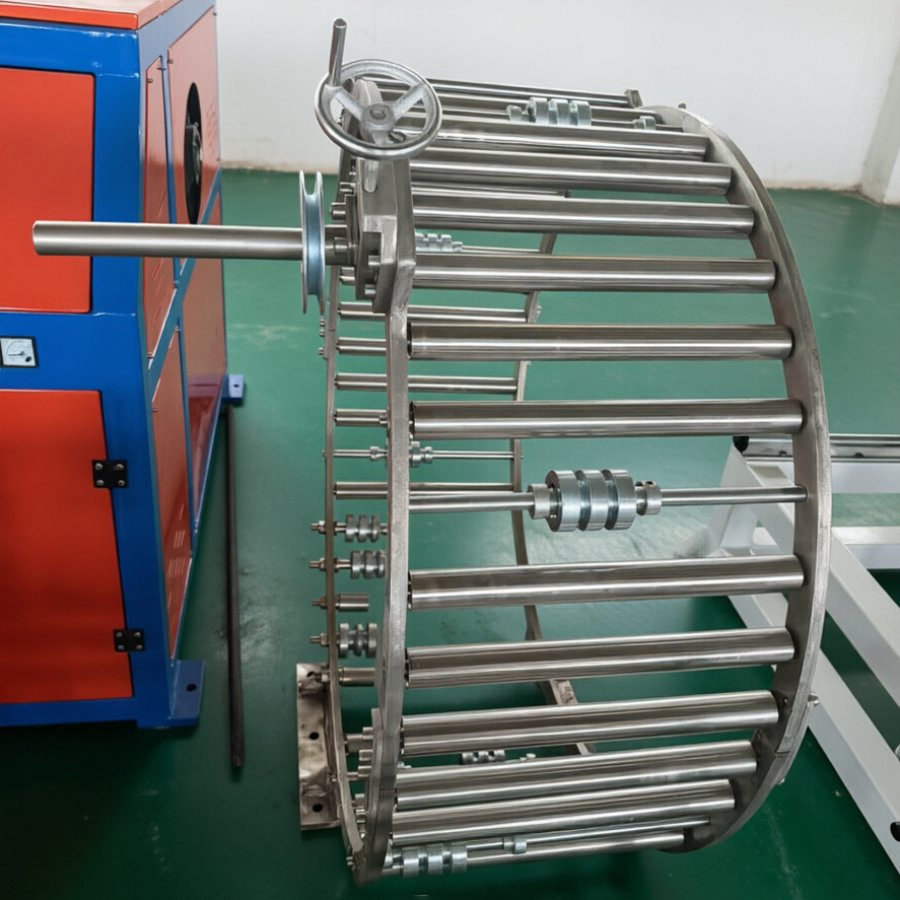

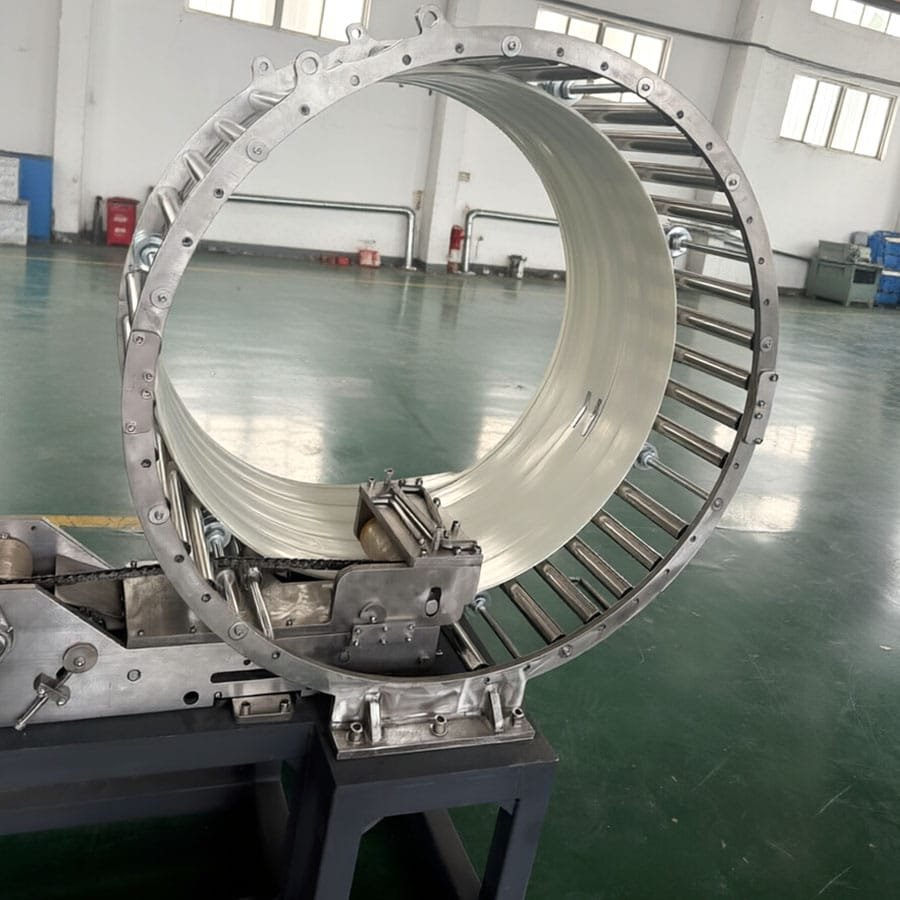

La máquina bobinadora hace girar el perfil alrededor de una jaula o mandril de conformado. Mediante un movimiento espiral continuo, el perfil adquiere la forma de una estructura de tubo cilíndrico.

Los bordes de las tiras de perfil adyacentes están conectados mediante:

• Bloqueo mecánico

• Soldadura por extrusión

• Fusión térmica

• Unión adhesiva según el diseño del perfil.

Esto crea una pared de tubería continua y resistente.

3. Control del diámetro

El sistema de conformado controla con precisión el diámetro del tubo durante la producción. Los rodillos de conformado ajustables o las estructuras de soporte mantienen la redondez y la precisión dimensional.

El sistema permite fabricar tuberías de gran diámetro ajustando el diámetro de bobinado según los requisitos del proyecto.

4. Refuerzo estructural

Para requisitos de carga más elevados, se pueden integrar elementos de refuerzo en la estructura de la tubería, entre los que se incluyen:

• Tiras de refuerzo de acero

• Perfiles metálicos

• capas de refuerzo compuestas

Estas estructuras reforzadas mejoran la rigidez del anillo y su resistencia a las cargas externas.

5. Corte y acabado

Una vez alcanzada la longitud requerida, la tubería enrollada en espiral se corta en secciones estándar. Los extremos de la tubería se procesan según los requisitos de instalación para su conexión y transporte.

Aplicaciones

Los sistemas de fabricación de tuberías enrolladas en espiral con corte abierto se utilizan ampliamente para producir:

Tuberías de infraestructura municipal

• Tuberías de alcantarillado

• tuberías de drenaje de aguas pluviales

• Alcantarillas

• Sistemas de drenaje de gran diámetro

Aplicaciones industriales

• Tuberías de aguas residuales industriales

• Sistemas de drenaje químico

• tuberías de agua de refrigeración

Proyectos de infraestructura

• Drenaje de la carretera

• Drenaje del aeropuerto

• Ingeniería portuaria

• sistemas de tuberías de servicios públicos

Proyectos medioambientales

• Sistemas de gestión del agua

• canales de control de inundaciones

• redes de drenaje subterráneo

Materiales aplicables

El sistema puede producir tuberías enrolladas en espiral utilizando:

• perfiles de PVC

• perfiles de HDPE

• perfiles PP

• Perfiles de plástico reforzado con acero

• Perfiles compuestos
