Soluciones integrales de equipos para la rehabilitación de tuberías sin zanja.

El equipo CIPP (Cured-in-Place Pipe) está diseñado para la instalación y el curado de revestimientos impregnados de resina, lo que permite la rehabilitación de tuberías dañadas sin necesidad de excavación. Ofrece una solución rápida, rentable y respetuosa con el medio ambiente para la renovación de tuberías subterráneas de alcantarillado, aguas pluviales, industriales y de servicios públicos, minimizando las interrupciones en el tráfico y las operaciones diarias.

Características principales

• Solución completa de equipos de rehabilitación CIPP

• Adecuado para tuberías municipales, industriales y de drenaje.

• Compatible con revestimientos CIPP de fieltro y fibra de vidrio.

• Admite métodos de inversión de aire e inversión de agua.

• Disponible para procesos de curado con vapor, agua caliente o luz ultravioleta.

• Alta eficiencia de instalación con reducción del tiempo de inactividad del proyecto.

• Construcción duradera para condiciones de trabajo exigentes.

• Configuraciones personalizadas disponibles para diferentes diámetros de tubería y requisitos del proyecto.

• Se proporciona asistencia técnica y capacitación para operadores.

Aplicaciones

• Rehabilitación del alcantarillado municipal

• Rehabilitación del drenaje de aguas pluviales

• Rehabilitación de oleoductos industriales

• Rehabilitación de alcantarillas

• renovación de la tubería subterránea de servicios públicos

• Proyectos de mantenimiento de tuberías sin zanja

Gama de equipos

• Nuestro catálogo de equipos CIPP incluye:

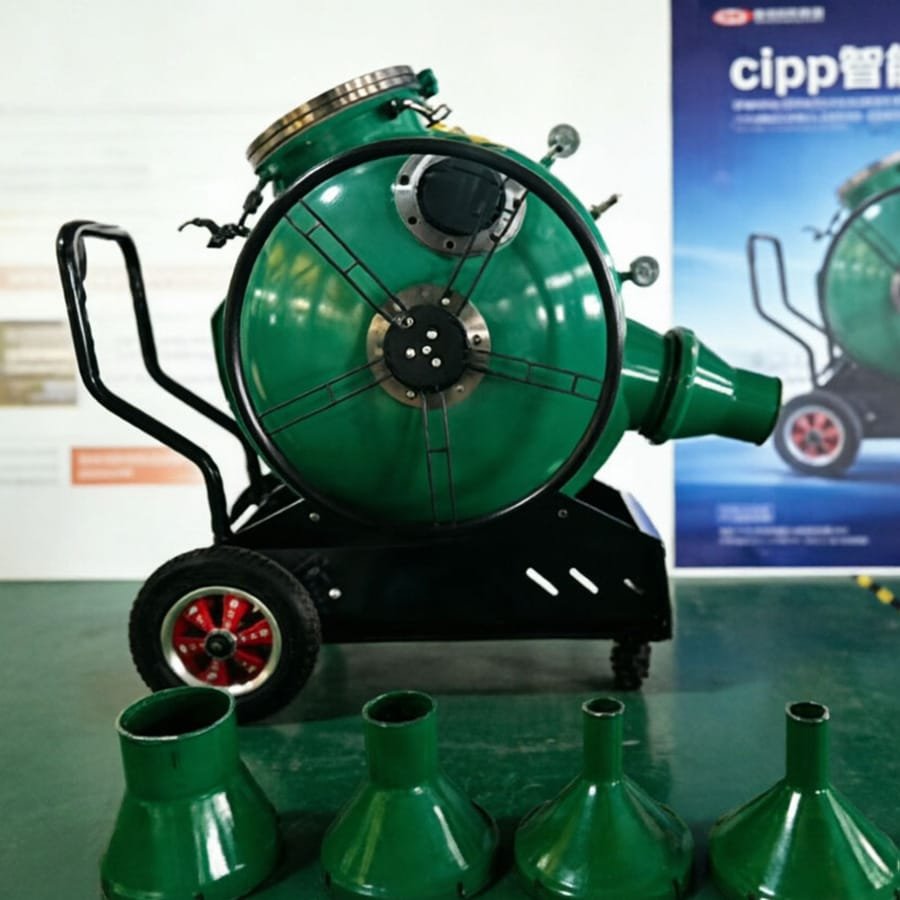

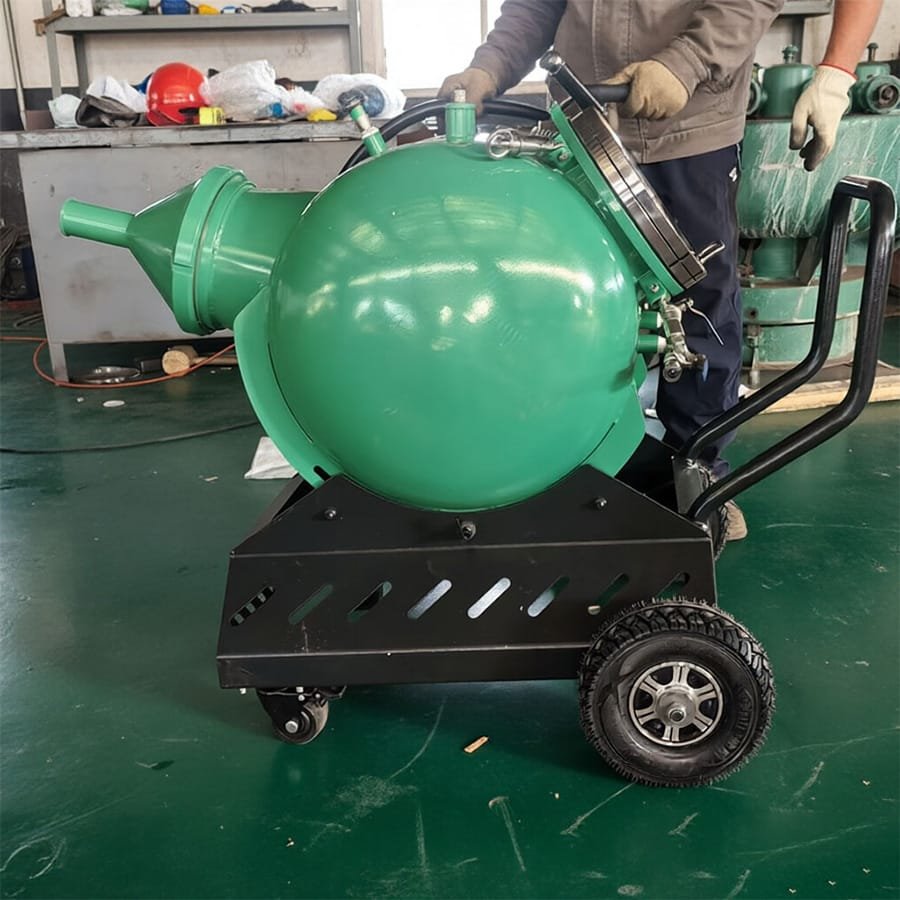

• Tambores de inversión CIPP

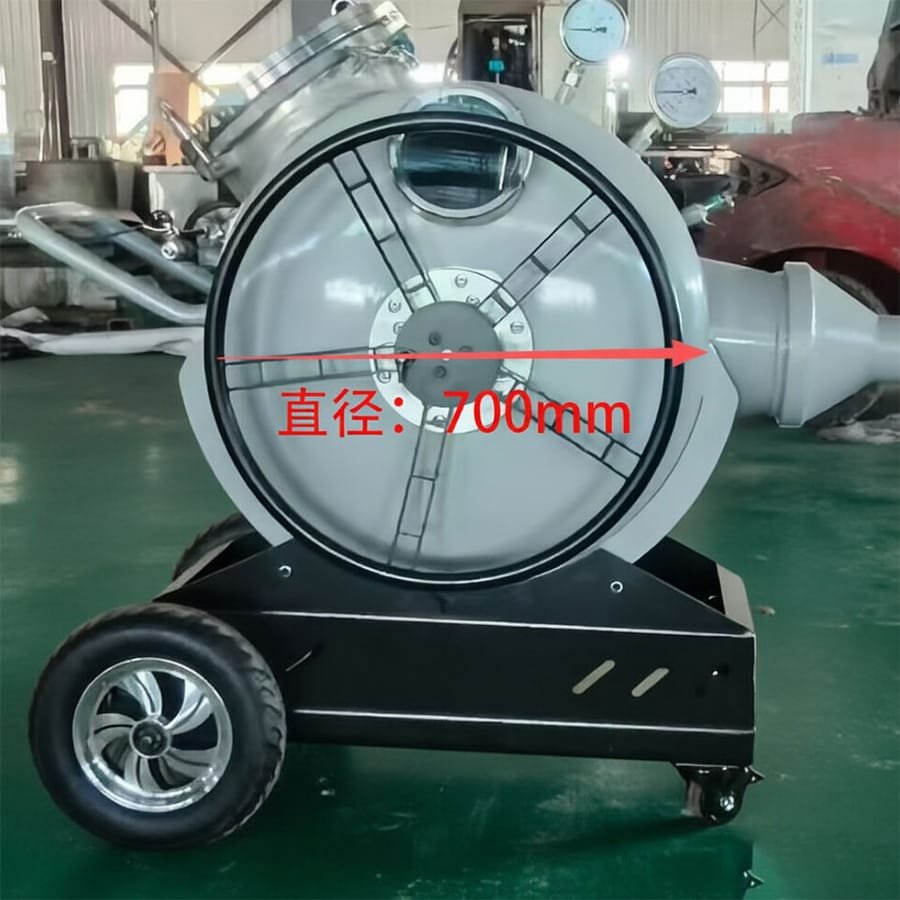

• Sistemas de impregnación

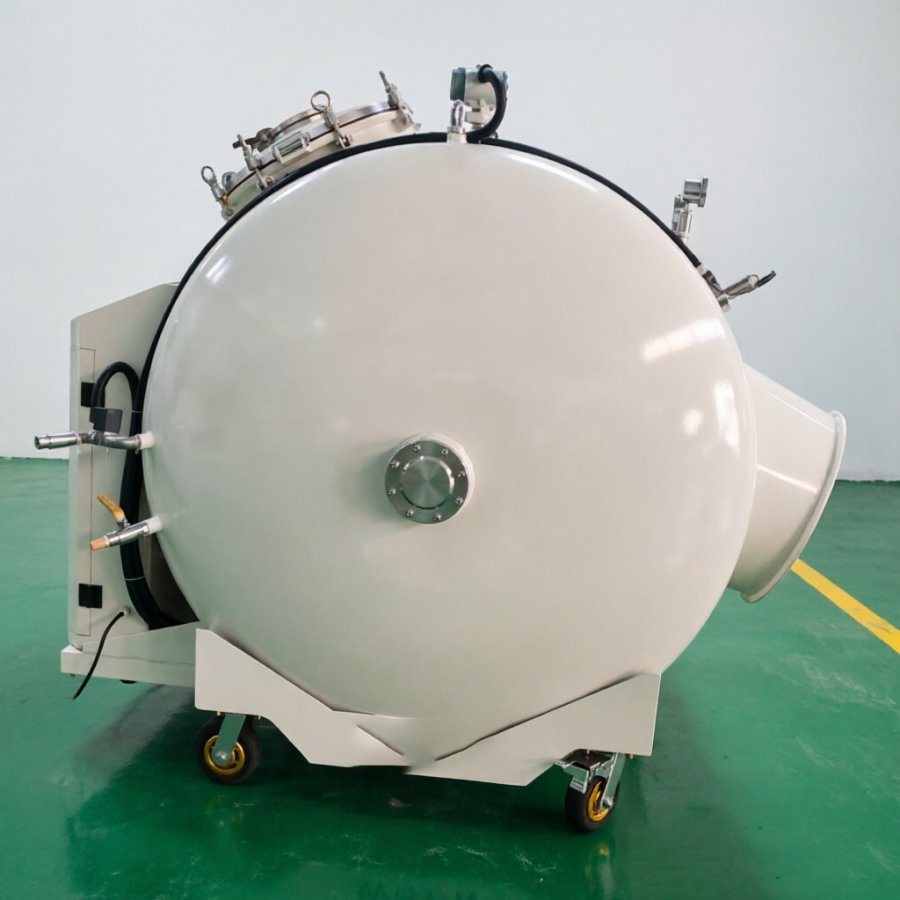

• Equipos de curado por vapor

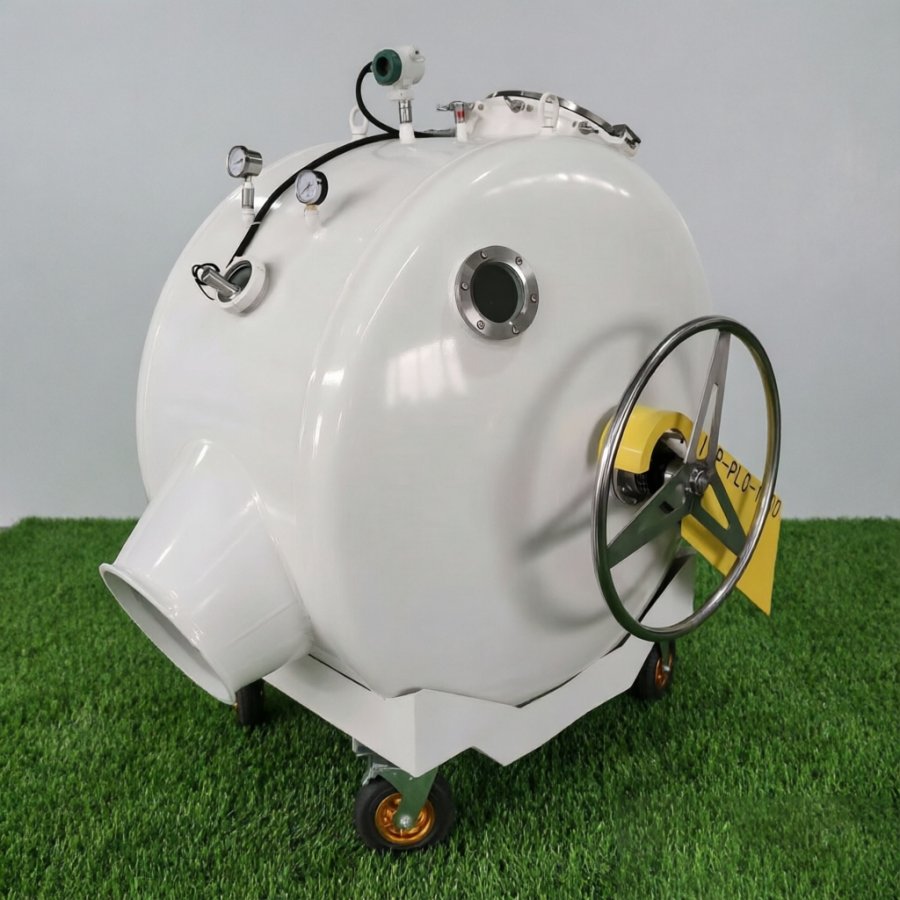

• Equipos de curado con agua caliente

• Equipos de curado UV

• Compresores de aire y generadores de vapor

• Rodillos de calibración

• Equipos para la mezcla de resinas

• Accesorios de instalación

¿Por qué elegir nuestros equipos CIPP?

Con años de experiencia en tecnología sin zanja, ofrecemos soluciones integrales de equipos CIPP diseñadas para mejorar la eficiencia de la instalación, reducir los costos operativos y brindar un rendimiento de rehabilitación confiable. Desde máquinas independientes hasta sistemas llave en mano completos, ofrecemos soluciones personalizadas respaldadas por soporte técnico profesional y servicio a nivel mundial.

Principio de funcionamiento

El revestimiento de tuberías in situ (CIPP) es una de las tecnologías de rehabilitación de tuberías sin zanja más utilizadas. Repara tuberías dañadas mediante la inserción de un revestimiento flexible de fieltro o fibra de vidrio impregnado de resina dentro de la tubería existente, utilizando presión de aire o agua . Una vez instalado, el revestimiento se cura con agua caliente, vapor o resina de curado a temperatura ambiente para formar una tubería estructural continua y resistente a la corrosión dentro de la tubería original.

A diferencia del UV-CIPP, que utiliza luz ultravioleta para el curado, la inversión tradicional del CIPP se basa en la inversión de presión y el curado térmico .

El proceso de reparación generalmente incluye los siguientes pasos:

1. Inspección de tuberías

• Inspeccione la tubería utilizando una cámara de circuito cerrado de televisión (CCTV) para evaluar los defectos, el diámetro y la longitud de la tubería.

• Limpie la tubería utilizando chorros de agua a alta presión o equipos de limpieza mecánicos.

2. Preparación del revestimiento

• Impregne un revestimiento de fieltro de poliéster o de fibra de vidrio con resina epoxi, éster vinílico o resina de poliéster mediante un sistema de impregnación.

• Proteja el revestimiento impregnado para evitar un curado prematuro durante el transporte y la instalación.

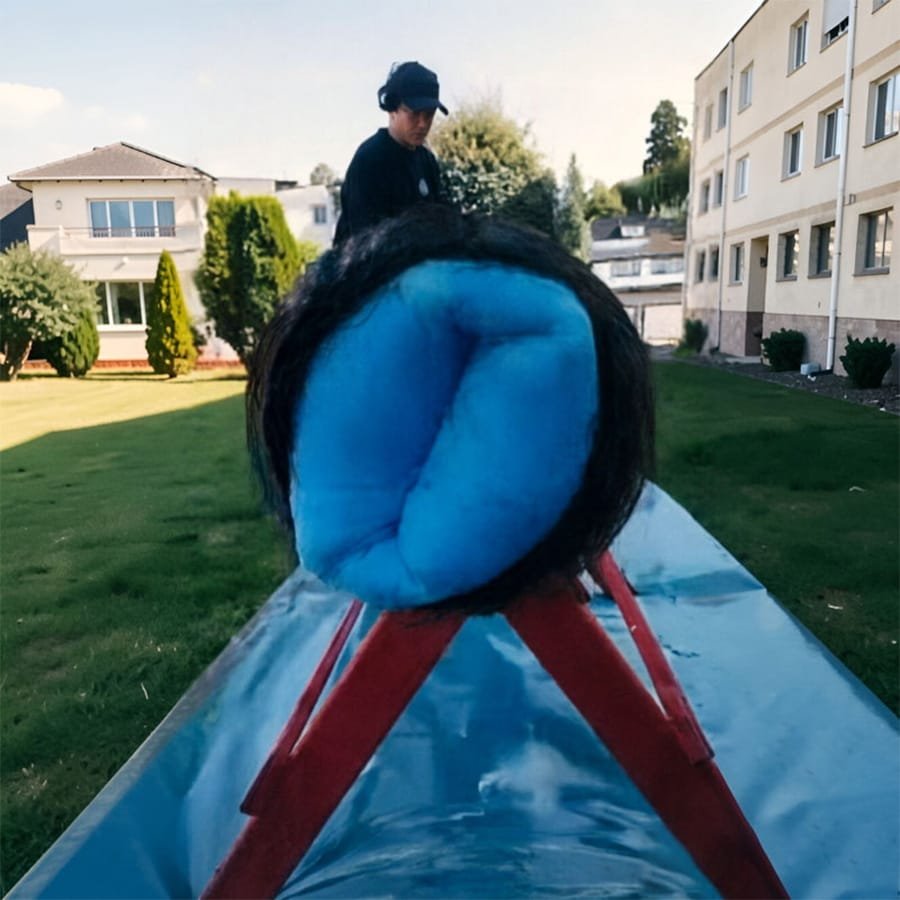

3. Inversión del revestimiento

• Instale el revestimiento en el tambor de inversión.

• Utilice aire comprimido o presión de agua para invertir el revestimiento a través de la tubería.

• A medida que el revestimiento se voltea, la superficie recubierta de resina se presiona firmemente contra la pared de la tubería principal.

4. Inflado y posicionamiento

• Mantener una presión interna constante para asegurar un contacto íntimo entre el revestimiento y la tubería existente.

• Elimine las arrugas y asegúrese de que el forro tenga un grosor uniforme.

5. Curado térmico

Dependiendo del sistema de resina, el curado puede realizarse utilizando:

• Circulación de agua caliente

• Curado con vapor

• Curado a temperatura ambiente para ciertos sistemas de resina

El calor inicia la polimerización de la resina, transformando el revestimiento flexible en una tubería compuesta estructural y rígida.

6. Refrigeración

• Enfríe gradualmente el revestimiento curado manteniendo la presión interna para evitar la contracción y la deformación.

7. Restablecimiento del servicio

• Reabrir las conexiones laterales utilizando equipos de corte robóticos.

• Realice una inspección con cámaras de circuito cerrado de televisión (CCTV) y una prueba de presión o de fugas antes de volver a poner en servicio la tubería.

Aplicaciones

El revestimiento por inversión CIPP se utiliza ampliamente para la rehabilitación de tuberías subterráneas en diversos sectores.

Sistemas de alcantarillado municipal

• alcantarillado sanitario

• Sistemas de alcantarillado combinado

• Tuberías de drenaje de aguas pluviales

Infraestructura hídrica

• Tuberías de agua potable que utilizan sistemas de revestimiento certificados.

• Tuberías de drenaje sin presión

• Tuberías de riego

Tuberías industriales

• Tuberías de aguas residuales industriales

• Sistemas de drenaje químico

• tuberías de agua de refrigeración

Instalaciones de petróleo y gas

• Tuberías de drenaje de procesos

• oleoductos de servicios públicos

Infraestructura de transporte

• tuberías de drenaje de carreteras

• Sistemas de drenaje ferroviario

• Redes de drenaje de aeropuertos

Edificios comerciales y residenciales

• Sistemas de drenaje de edificios

• Tuberías de servicio subterráneas

Materiales de tubería adecuados

El sistema de inversión CIPP puede rehabilitar tuberías hechas de:

• Tubo de hormigón

• Tubería de hormigón armado RCP

• pipa de arcilla

• Alcantarilla de ladrillo

• Tubo de hierro fundido

• Tubo de hierro dúctil

• Tubo de acero

• tubería de PVC

• tubería de HDPE

• Tubería de fibrocemento donde lo permitan las normativas.

Defectos adecuados

El revestimiento de inversión CIPP es eficaz para reparar:

• Grietas longitudinales

• Grietas circunferenciales

• separación conjunta

• Corrosión

• Intrusión de raíces

• Infiltración y exfiltración

• Abrasión de tuberías

• Deterioro de la superficie interna

• Fuga

• Deformación menor

• Debilitamiento estructural causado por el envejecimiento

Rango de diámetro típico

Dependiendo del equipo de inversión y del sistema de revestimiento:

•  Sistemas de pequeño diámetro DN100–DN600

• Sistemas municipales estándar DN150–DN1200

•  Sistemas de gran diámetro DN150–DN1600

• Los sistemas personalizados pueden rehabilitar tuberías de hasta DN2000 o mayores.
